Резка и обработка
Вырубка материалов и деталей
Вырубка деталей из EVA, ППЭ, пенополиэтилена, поролона, картона и других листовых материалов в Санкт-Петербурге. Прокладки, вкладыши, ложементы и серийные детали по чертежам, макетам и образцам.
Описание услуги

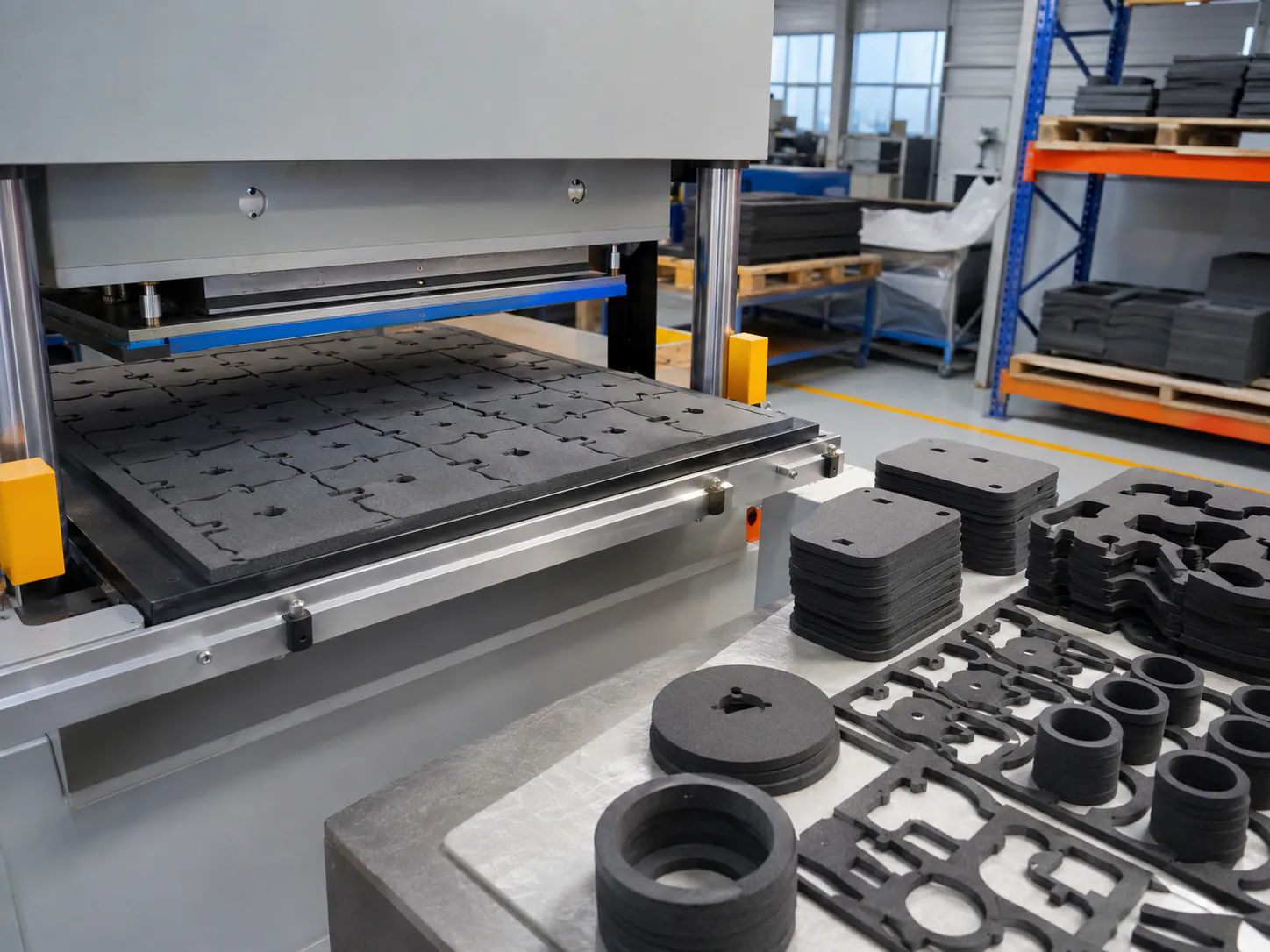

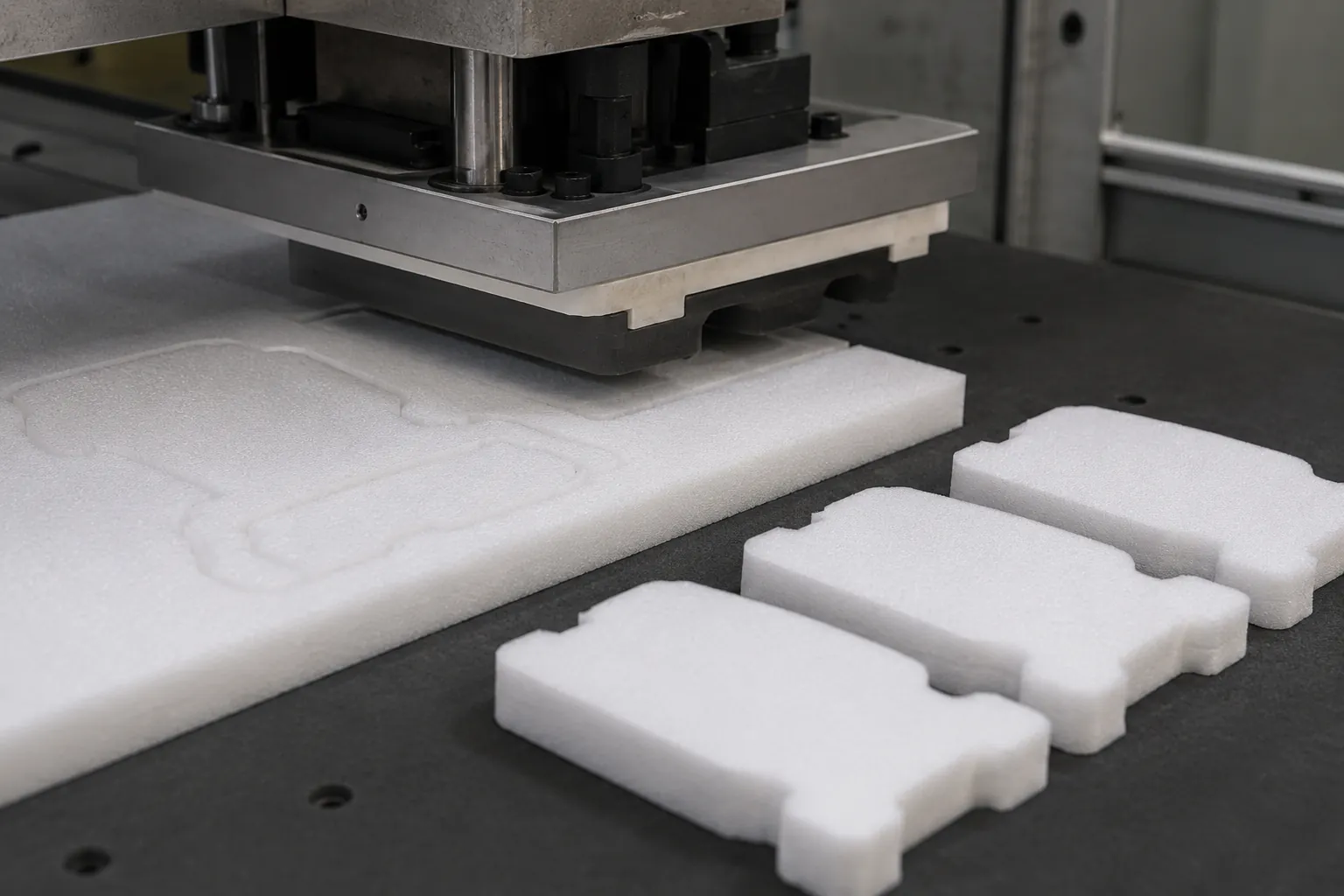

Вырубка деталей из листовых и вспененных материалов
СПБ-ЗПИ выполняет вырубку плоских деталей из EVA, ППЭ, пенополиэтилена, поролона, картона и других материалов, подходящих для обработки прессом. Изготавливаем прокладки, кольца, вкладыши, амортизирующие элементы, упаковочные детали и повторяемые заготовки.
Заказ можно рассчитать по чертежу, DXF, векторному макету, эскизу, фотографии с размерами или готовому образцу. Перед запуском проверяем материал, толщину, форму детали, тираж и необходимость оснастки.
Какие изделия можно изготовить
- технические прокладки и уплотнительные элементы;
- шайбы, кольца и плоские детали с отверстиями;
- вкладыши и защитные упаковочные элементы;
- ложементы из EVA и ППЭ;
- амортизирующие и разделительные детали;
- шаблоны и заготовки заданного контура;
- серийные партии повторяемых деталей.

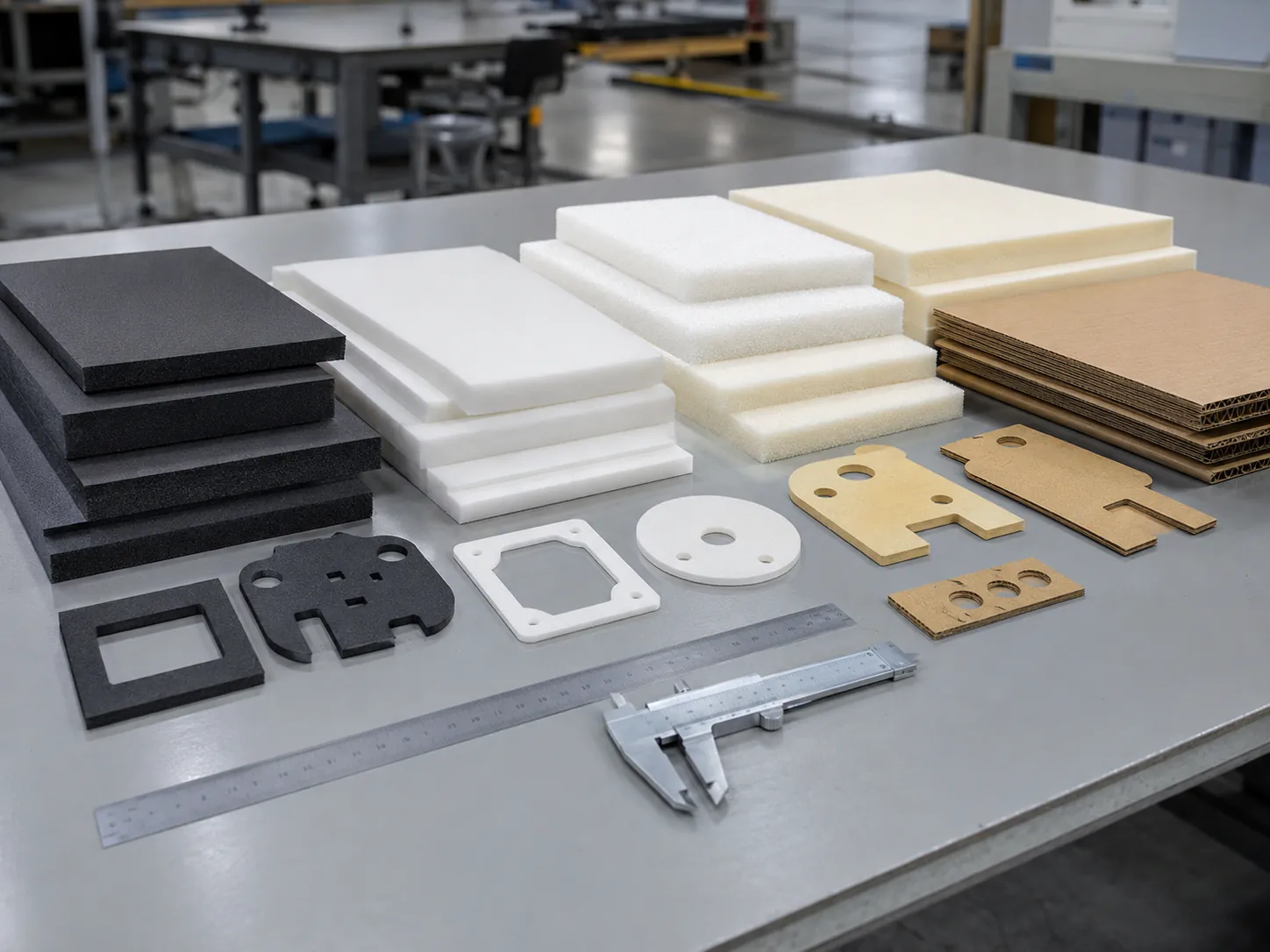

Материалы для вырубки
Возможность вырубки зависит от точного материала, его толщины, плотности, эластичности, структуры и требований к кромке. В работу рассматриваются EVA, ППЭ, вспененный полиэтилен, поролон, картон и другие листовые материалы после проверки.
Материал заказчика принимается по согласованию. До расчёта необходимо проверить размеры листа, состояние поверхности, толщину и стабильность партии.
Когда вырубка выгоднее резки и фрезеровки
Вырубка подходит для повторяемых плоских деталей, когда подготовка оснастки оправдана количеством изделий. Для единичных деталей, сложной геометрии, пазов, карманов или переменной глубины может быть рациональнее лазерная либо фрезерная обработка.
| Задача | Возможный способ |
|---|---|
| Повторяемая партия плоских деталей | Вырубка с подготовленной оснасткой |
| Плоский цифровой контур без вырубного штампа | Лазерная резка после проверки материала |
| Пазы, карманы, выборки и обработка по глубине | ЧПУ-фрезеровка |

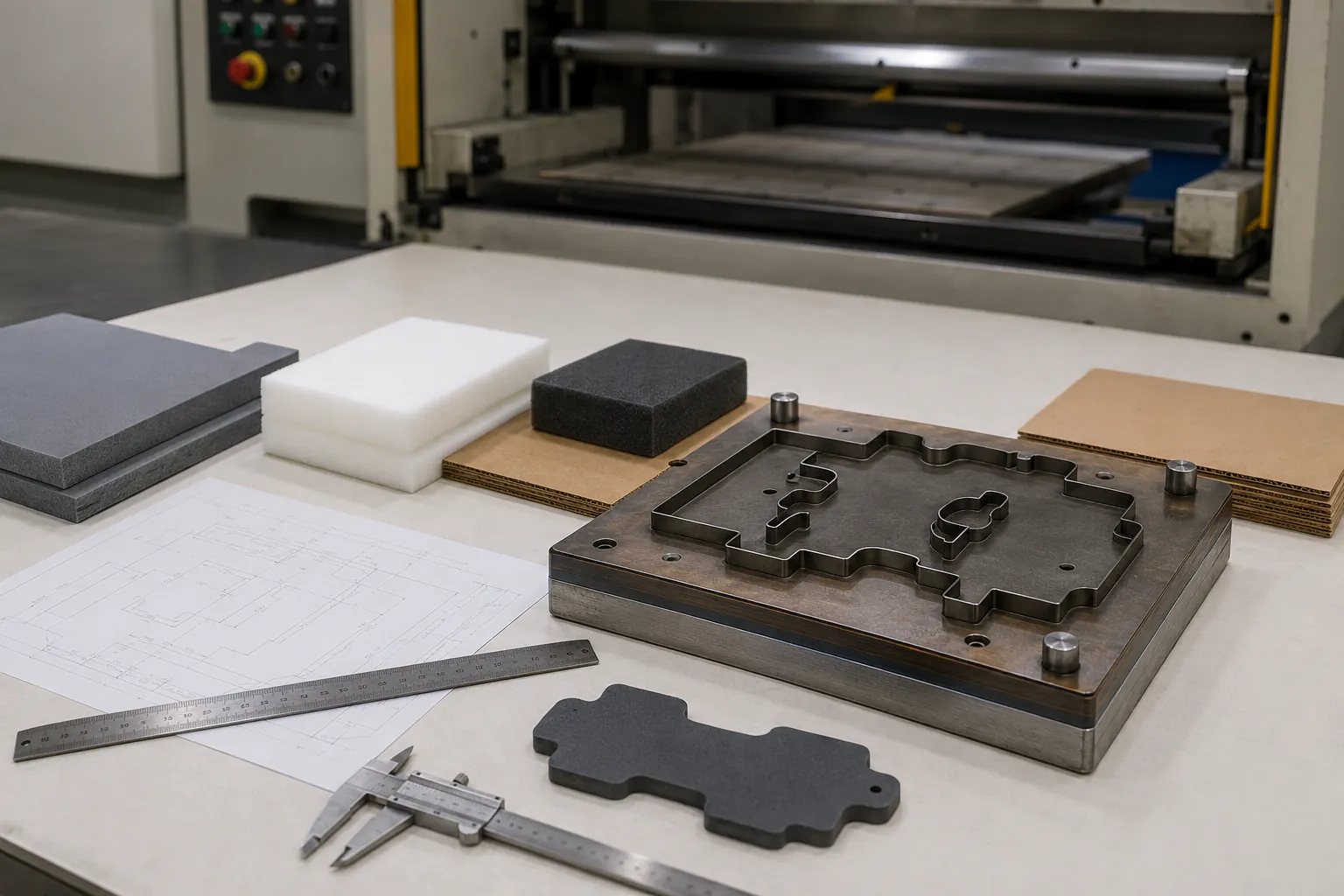

Оснастка для вырубки
Для получения повторяемого контура используется вырубная оснастка, подготовленная под геометрию детали. Необходимость и стоимость оснастки зависят от формы, размеров, числа внутренних элементов, материала и планируемого тиража.
Перед изготовлением партии проверяются исходный файл, размеры детали, расположение отверстий и возможность стабильной обработки выбранного материала.
От чего зависит стоимость вырубки
Цена рассчитывается по конкретной детали и партии. На стоимость влияют:
- материал, плотность и толщина;
- размеры и сложность контура;
- число отверстий и внутренних элементов;
- необходимость изготовления оснастки;
- количество деталей в партии;
- раскладка деталей на листе;
- материал заказчика или исполнителя;
- сборка многослойных вкладышей;
- сортировка, упаковка и дополнительные операции.
Что прислать для расчёта
- DXF, векторный макет или чертёж детали.
- Размеры и толщину изделия.
- Название, плотность или образец материала.
- Количество деталей в партии.
- Требования к кромке и упаковке.
- Фотографию или образец, если файла пока нет.

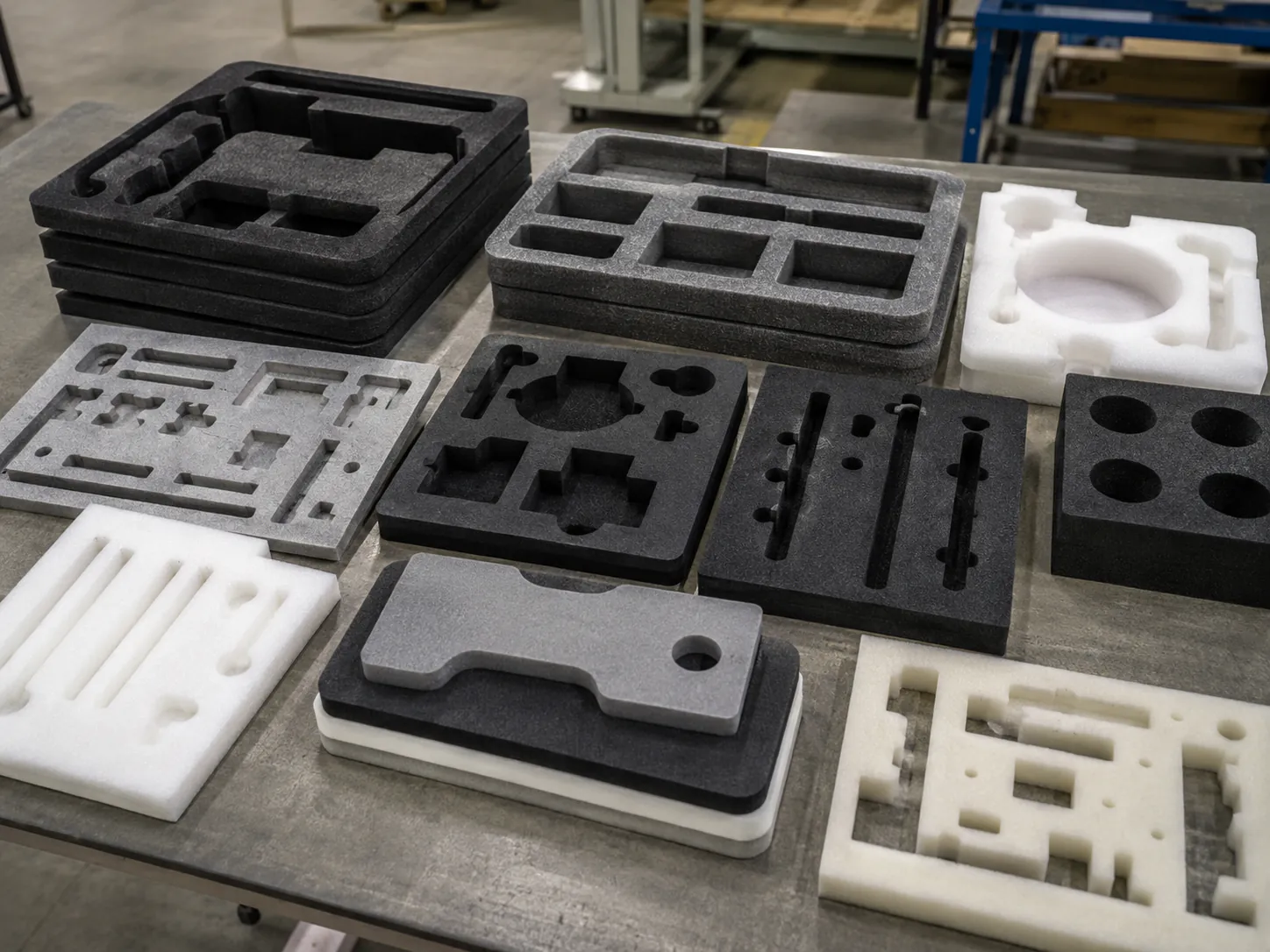

Ложементы и упаковочные вкладыши
Вырубка применяется для изготовления вкладышей, амортизирующих элементов и многослойных ложементов из EVA, ППЭ и других вспененных материалов. Геометрия рассчитывается по изделию, чертежу или согласованному макету.
Как выполняется заказ
- Получаем чертёж, макет или образец.
- Проверяем материал, толщину и геометрию.
- Определяем необходимость оснастки.
- Согласовываем тираж, стоимость и операции.
- Изготавливаем оснастку и тестовую деталь при необходимости.
- Выпускаем партию и проверяем комплектность.

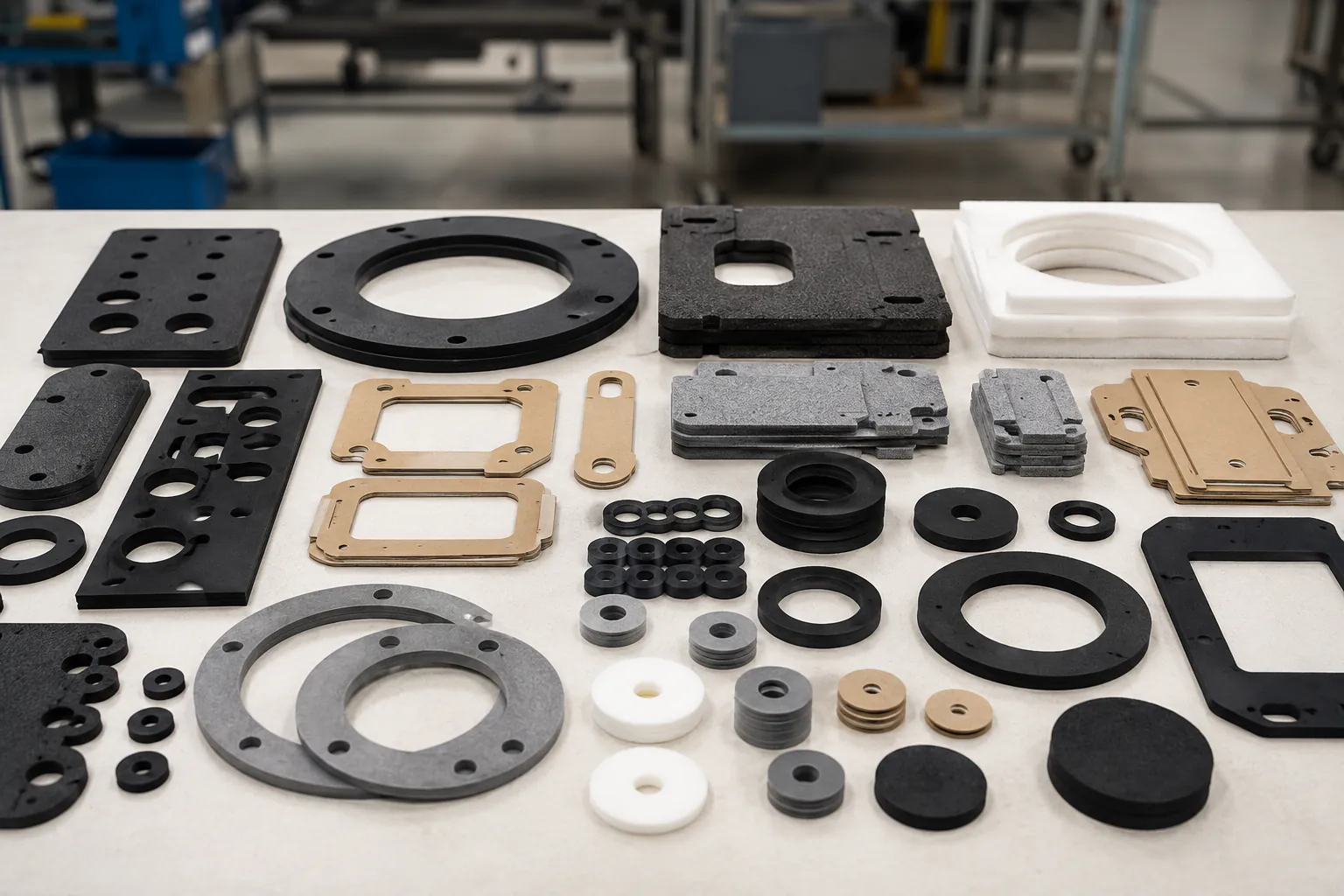

Готовая партия деталей
Использование оснастки обеспечивает повторяемость контура в партии. После вырубки детали могут быть отсортированы, собраны в комплекты и подготовлены к передаче заказчику.
Частые вопросы
Какие материалы можно вырубать?
Возможность обработки определяется по конкретному материалу, толщине, плотности и требованиям к детали. В работу рассматриваются EVA, ППЭ, пенополиэтилен, поролон и картон.
Когда требуется вырубная оснастка?
Оснастка требуется для получения повторяемого контура на прессе. Её конструкция зависит от геометрии, материала и планируемого тиража.
Можно ли изготовить деталь по образцу?
Да. Образец используется для оценки формы, размеров и назначения. Для стабильного выпуска партии может потребоваться подготовка цифрового макета.
Можно ли использовать материал заказчика?
Можно после предварительного согласования. Необходимо проверить тип, толщину, размеры листа и состояние материала.
Вырубка подходит для одной детали?
Это зависит от задачи, но изготовление оснастки чаще оправдано серийной партией. Для единичного изделия может быть предложена другая технология.
Чем вырубка отличается от лазерной резки?
Вырубка использует подготовленную оснастку и подходит для повторяемых партий. Лазерная резка формирует контур по цифровому файлу без отдельного вырубного штампа.
Что влияет на стоимость?
Стоимость зависит от материала, толщины, геометрии, оснастки, раскладки, количества деталей и дополнительных операций.
Можно ли изготовить многослойный ложемент?
Возможность изготовления определяется по конструкции вкладыша, материалам, числу слоёв и требованиям к размещению изделия.
Расчёт вырубки деталей
Отправьте макет детали на расчёт
Пришлите DXF, чертёж, эскиз или фотографию образца. Укажите материал, толщину и количество деталей — проверим возможность вырубки, необходимость оснастки и данные для расчёта.
