Резка пенополистирола по размерам и чертежам

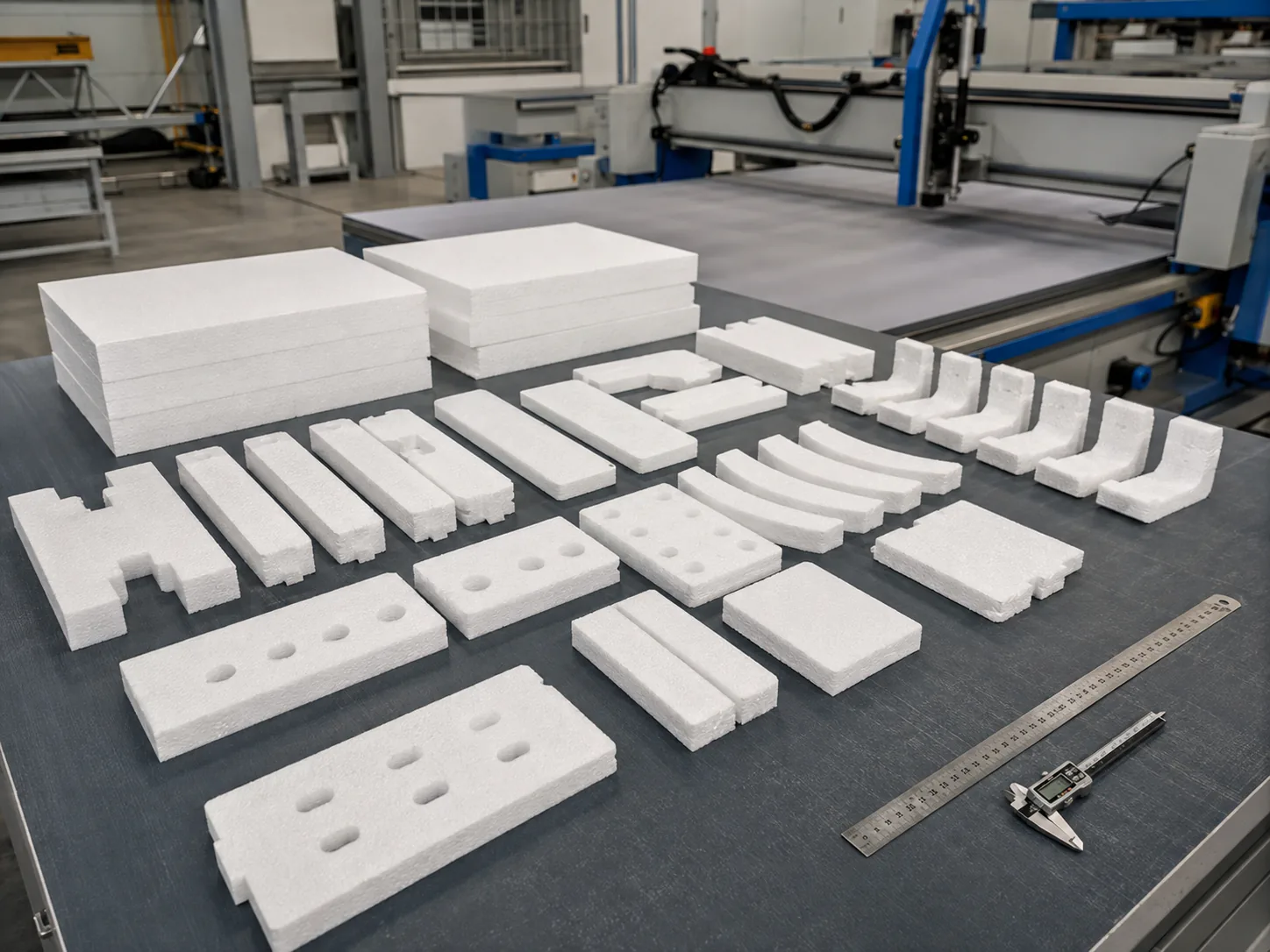

Листы, блоки, прокладки и технические заготовки из пенополистирола по размерам и чертежам.
Технические и упаковочные заготовки

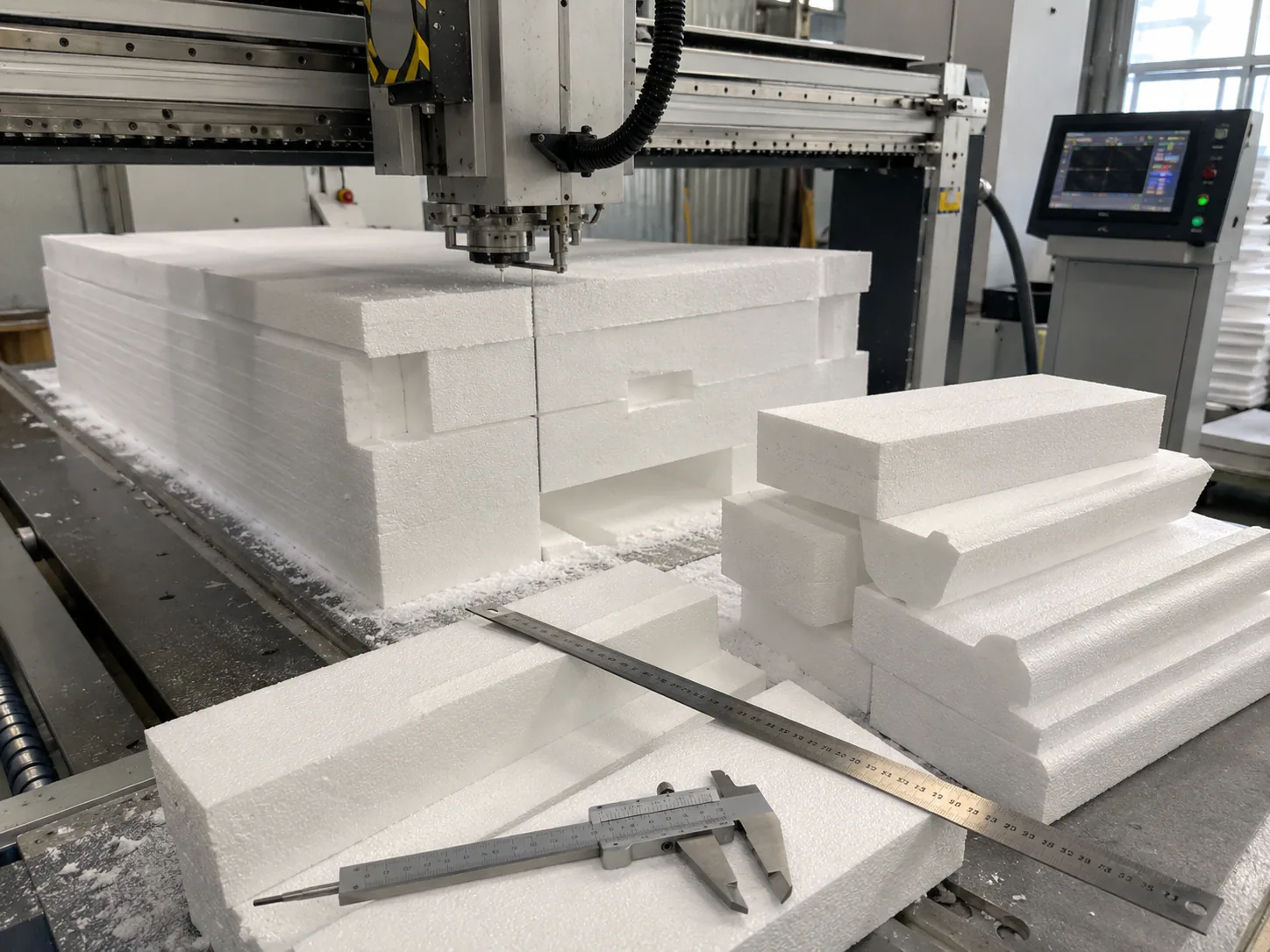

Резка пенополистирола нагретой струной применяется для раскроя листов и блоков на прямолинейные и профильные заготовки, прокладки, разделители и повторяемые детали по размерам или чертежу.
Струна проходит через материал по всей толщине. Технология подходит для внешних профилей и доступных сквозных контуров. Глухие пазы, карманы, отверстия без технологического входа и выборки заданной глубины требуют фрезеровки.
До расчёта проверяются тип и плотность материала, размеры исходного листа или блока, толщина детали, критичные размеры, минимальные перемычки, направление прохода и количество изделий.
Какие заготовки изготавливаем и что нужно для расчёта
Виды деталей
- прямоугольные плиты, полосы и бруски
- профильные технические заготовки
- упаковочные прокладки и разделители
- защитные уголки и фиксирующие вставки
- партии одинаковых элементов
Исходные данные
- DXF, DWG или чертёж с размерами
- таблица размеров для простых деталей
- габариты исходного листа или блока
- количество каждого типоразмера
- критичные размеры и необходимые припуски
Материал
- точный тип и марка пенополистирола
- плотность и фактическая толщина
- формат листа или размеры блока
- состояние и плоскостность заготовки
- собственный материал заказчика
Подготовка раскроя
Как выполняется резка пенополистирола
Для простых деталей подготавливается карта размеров, для профильных — цифровой контур. При раскладке учитываются толщина материала, направление прохода струны, технологические входы, ширина теплового реза и сохранность тонких участков.
- Проверяем чертёж, размеры, материал и назначение деталей.
- Уточняем критичные размеры, припуски, сопряжения и количество типоразмеров.
- Подготавливаем раскладку и траекторию резки.
- При необходимости изготавливаем контрольный образец.
- Выполняем партию и проверяем размеры, повторяемость и комплектность.
Контроль результата и ограничения технологии
Внешний вид кромки зависит от структуры, плотности и состояния материала, а также от толщины заготовки и режима резки. Для сопрягаемых деталей заранее обозначаются критичные размеры, припуски и требования к сборке.
Что проверяем
- габариты и привязочные размеры
- толщину и геометрию профиля
- целостность тонких участков
- повторяемость одинаковых деталей
- количество и комплектность партии
Что указать заранее
- назначение готовой заготовки
- критичные размеры и сопряжения
- необходимые технологические припуски
- способ последующей сборки
- требования к упаковке и перевозке
Границы технологии
- рез выполняется насквозь по толщине
- замкнутый внутренний контур требует входа
- глухие пазы и карманы требуют фрезеровки
- тонкие перемычки могут деформироваться
- результат зависит от свойств материала
Расчёт заказа
Что влияет на стоимость и срок изготовления
Расчёт выполняется после проверки материала и исходных данных. Учитываются размеры и толщина заготовки, количество материала, длина и сложность траекторий, число внутренних контуров, количество типоразмеров, подготовка файла, необходимость контрольного образца, размер партии и требования к упаковке.
Частые вопросы
Какой материал подходит для резки нагретой струной?
Технология применяется к пенополистиролу, который допускает термическую резку. Перед запуском проверяются тип, плотность, толщина и состояние материала.
Можно изготовить детали без готового DXF?
Для простых прямолинейных и профильных деталей достаточно перечня размеров и понятного эскиза. Для сложного контура потребуется цифровой файл.
Можно сделать отверстия, пазы и карманы?
Сквозной профиль возможен при наличии технологического доступа для струны. Глухие пазы, карманы и выборки по глубине выполняются фрезеровкой.
Можно изготовить одну деталь или партию?
Возможны единичные детали, контрольные образцы и повторяемые партии. Перед запуском проверяются материал, размеры и технологичность геометрии.
От чего зависит стоимость?
На стоимость влияют материал, размеры и толщина, длина и сложность траектории, число типоразмеров, подготовка файла, контрольный образец, количество деталей и требования к упаковке.
