Резка и обработка
Фигурная резка пенопласта и пенополистирола на ЧПУ
Профильные детали из пенопласта нагретой струной по чертежам и векторным файлам.
Криволинейные и профильные элементы

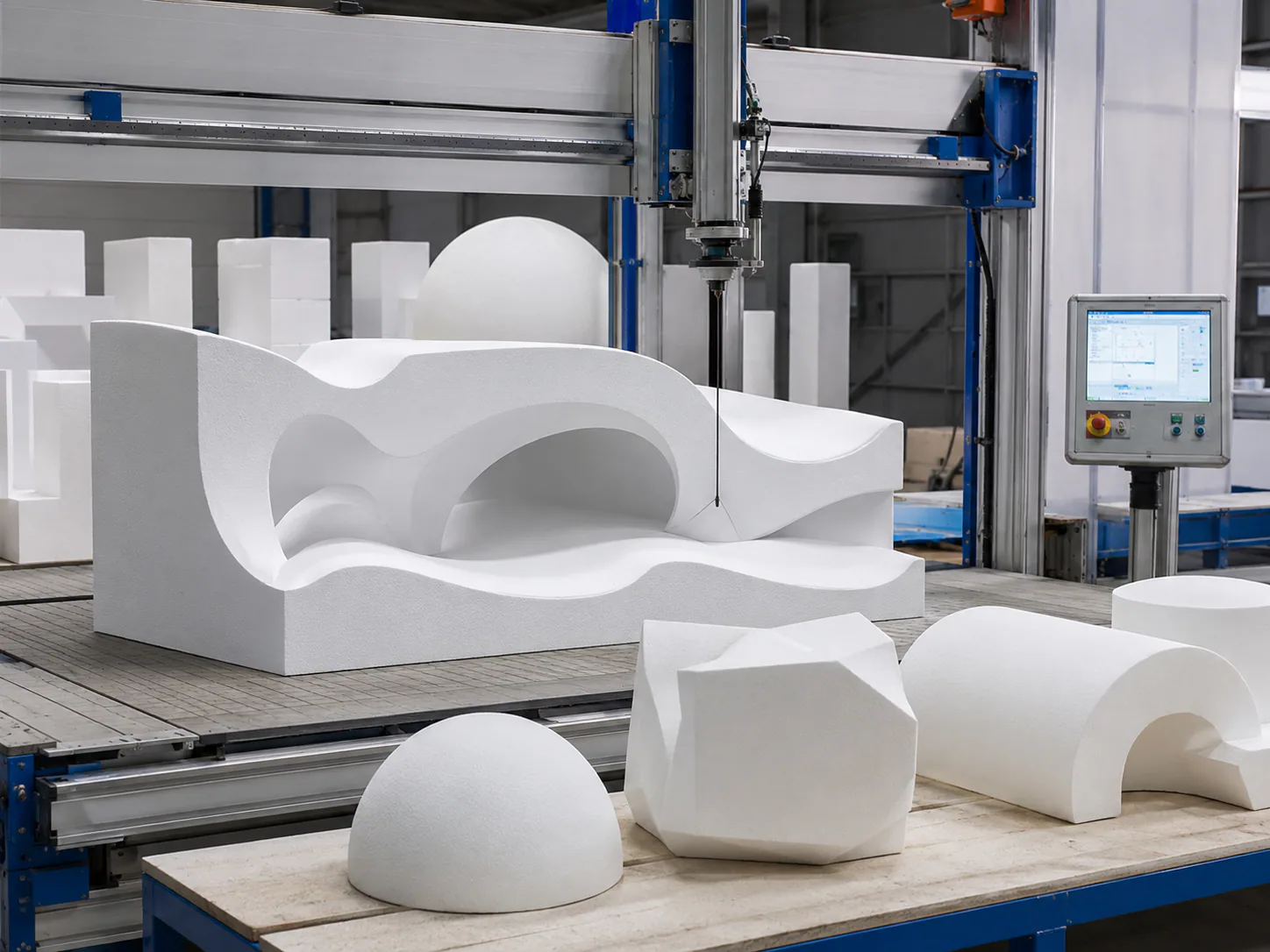

Фигурная резка пенопласта и пенополистирола выполняется нагретой струной по цифровой траектории под управлением ЧПУ. Технология применяется для сквозного раскроя криволинейных контуров, профильных деталей и повторяемых элементов.
Струна проходит через материал по всей толщине, поэтому форма детали определяется внешним и доступными внутренними контурами. Глухие карманы, выборки по глубине, отверстия без технологического входа и объёмный рельеф требуют фрезеровки.
До расчёта проверяются марка и плотность материала, толщина заготовки, размеры детали, минимальные перемычки, внутренние зоны, направление прохода и количество изделий.
Какие детали изготавливаем и что нужно для расчёта
Виды деталей
- криволинейные профильные заготовки
- повторяемые фигурные элементы
- шаблоны и формообразующие детали
- упаковочные разделители и вставки
- заготовки для декораций и макетов
Исходные файлы
- DXF или DWG в фактическом масштабе
- SVG, CDR или AI с векторными контурами
- PDF или чертёж с размерами
- эскиз для предварительной оценки
- образец при отсутствии готового файла
Данные заявки
- габариты и толщина заготовки
- марка или плотность пенополистирола
- количество одинаковых элементов
- критичные размеры и сопряжения
- требования к сборке и отделке
Подготовка цифрового контура
Как проходит фигурная резка
Векторный файл проверяется на масштаб, разорванные и дублирующиеся линии, пересечения, слишком мелкие элементы и участки, недоступные для непрерывного прохода струны. Для партии фиксируется одна согласованная версия файла.
- Проверяем чертёж, размеры, материал и назначение детали.
- Анализируем внешний профиль, внутренние контуры и технологические входы.
- Уточняем минимальные перемычки, направление реза и расположение деталей.
- Подготавливаем управляющую траекторию и при необходимости контрольный образец.
- Выполняем резку и проверяем размеры, количество и комплектность партии.
Контроль результата и ограничения технологии
Качество поверхности и устойчивость тонких элементов зависят от структуры, плотности и состояния материала. Геометрия проверяется до запуска, поскольку нагретая струна формирует сквозной профиль и не выполняет локальные выборки внутри плоскости детали.
Что проверяем
- габариты и привязочные размеры
- целостность тонких участков
- соответствие согласованному контуру
- повторяемость одинаковых элементов
- количество и комплектность партии
Что указать заранее
- назначение готовой детали
- критичные размеры и сопряжения
- допустимость технологического входа
- способ последующей сборки
- требования к покрытию и отделке
Границы технологии
- рез выполняется насквозь по толщине
- замкнутый внутренний контур требует входа
- тонкие перемычки могут деформироваться
- пазы и карманы требуют фрезеровки
- объёмный рельеф относится к 3D-обработке
Расчёт заказа
Что влияет на стоимость и срок изготовления
Расчёт выполняется после проверки файла и материала. Учитываются габариты и толщина заготовки, общая длина и сложность траектории, количество внутренних контуров и технологических входов, подготовка или исправление файла, необходимость контрольного образца, количество деталей и требования к дополнительной отделке.
Частые вопросы
Какой файл нужен для фигурной резки?
Предпочтителен DXF или другой согласованный векторный файл в фактическом масштабе. Контуры проверяются на разрывы, пересечения и дублирующиеся линии.
Можно вырезать замкнутый внутренний контур?
Возможность зависит от конструкции детали. Для прохода струны может потребоваться технологический вход, разделение контура или применение другой технологии.
Чем фигурная резка отличается от 3D-фрезеровки?
Фигурная резка формирует сквозной профиль по траектории струны. Фрезеровка позволяет выполнять карманы, выборки разной глубины и объёмные поверхности.
Можно изготовить одну деталь или партию?
Возможны единичные изделия, контрольные образцы и повторяемые партии. Перед запуском проверяются материал, файл и технологичность геометрии.
От чего зависит стоимость?
На стоимость влияют размеры и толщина материала, длина и сложность контура, число внутренних элементов, подготовка файла, количество деталей и требования к последующей обработке.
Расчёт стоимости и сроков
Нужна консультация специалиста?
Оставьте заявку или позвоните — уточним задачу, материал, размеры и подскажем оптимальный вариант изготовления.
